1. 전해 콘덴서의 구조적 특성과 성질
전해 콘덴서(Electrolytic Capacitor)는 전자기기 회로 내에서 대용량의 전하를 축적하고, 전원부의 맥류 성분을 제거하는 평활(Smoothing) 회로, 리플(Ripple) 전압 억제, 그리고 DC-DC 컨버터의 에너지 저장 소자로서 핵심적인 역할을 담당하는 수동 소자입니다.
내부에는 높은 정전용량을 구현하기 위해 유전체 산화피막이 형성된 양극박과 전해액(Electrolyte)이 함침된 종이 격리판, 그리고 음극박이 롤 형태로 밀봉되어 있습니다.
그러나 이 소자는 정격 전압의 초과, 극성 오배치(Reverse Polarity), 혹은 내부 절연 파괴 등의 비정상적인 전기적·열적 스트레스에 노출될 경우 급격한 열 폭주(Thermal Runaway) 현상을 일으키며 물리적 파열이나 폭발 사고로 직결될 수 있습니다.
2. 전해 콘덴서가 터지는 이유와 내부 변화과정.
어린 시절 전자회로 조립하고 전원 연결하자 전해 콘덴서가 ‘펑’ 하는 폭발음과 함께 파손이 된 적이 있습니다. 이렇게 파손되는 현상은 단순한 제품의 불량 범주를 넘어 명확한 열역학적·전기화학적 인과관계에 기반합니다.
- 역극성(Reverse Polarity) 인가 시 화학 반응: 전해 콘덴서는 극성이 명확히 구분되는 극성 소자입니다. 회로 설계 오류나 조립 과정의 부주의로 인해 양(+)과 음(-)이 바뀐 반대 전압이 인가되면, 알루미늄 양극박에 형성되어 있던 미세한 산화피막(Al₂O₃)이 전기화학적 환원 반응에 의해 순식간에 파괴됩니다.
- 이 과정에서 내부 전해액과 알루미늄 전극 간의 급격한 전기분해 반응이 촉발되며, 대량의 수소(H₂) 가스가 단시간 내에 다량 생성되어 내부 압력을 급격히 치솟게 만듭니다.
- 과전압(Overvoltage) 유입 및 ESR 발열: 소자의 정격 내압을 초과하는 고전압이 지속적으로 유입되거나, 등가직렬저항(ESR)의 비정상적 증대로 인해 소자 내부에서 열이 발생합니다. 내부 온도가 전해액의 비등점을 초과하는 순간 전해액이 기화하면서 기체 부피가 수백 배로 팽창하게 되며, 알루미늄 캔 내부의 압력 한계를 초과하여 파열을 유발합니다.

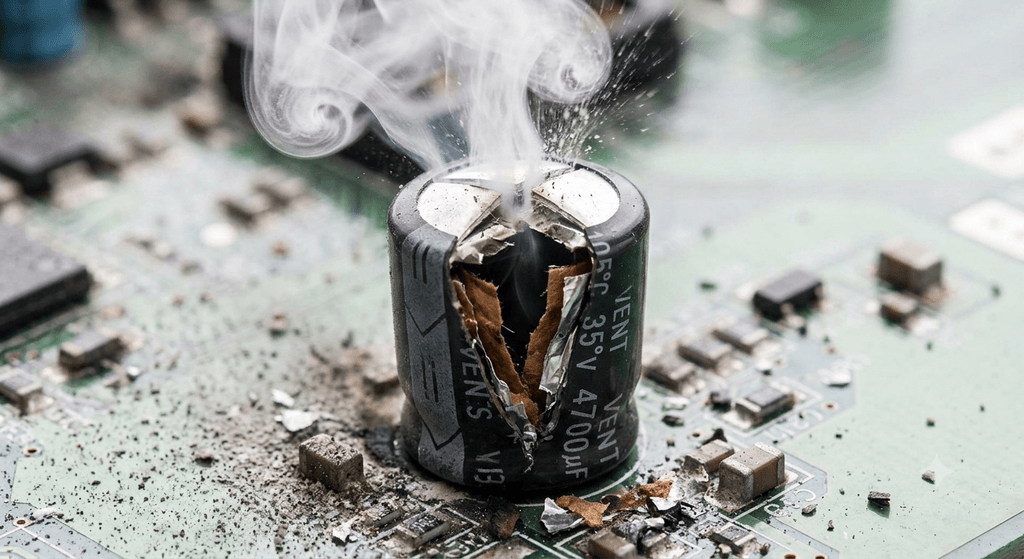

3. 폭발 방지를 위한 안전 벤트(Safety Vent)의 역할
현대 대용량 알루미늄 전해 콘덴서의 상단 실링 면을 살펴보면 ‘K’자, ‘Y’자, 혹은 ‘십자(+)’ 형태의 홈이 가공되어 있는 것을 확인할 수 있습니다. 이를 안전 벤트(Safety Vent)라고 합니다.
내부 기화 압력이 비정상적으로 급증할 때, 밀폐된 알루미늄 캔 전체가 폭탄처럼 무작위로 파열되어 주변의 정밀 반도체 소자를 파괴하거나 기판(PCB) 패턴을 심각하게 찢는 2차 대형 사고를 방지하기 위한 설계입니다.
내부 압력이 임계점을 돌파하는 순간, 이 약화된 벤트 홈이 가장 먼저 개방되면서 고온의 가스와 산화 증기를 상단 방향으로 안전하게 방출하도록 유도합니다.
파열 시 발생하는 폭발음과 백색 연기 및 특유의 화학 냄새는 대개 이 안전 벤트가 정상적으로 작동하여 압력을 외부로 해소한 결과입니다.
4. 회로 설계 및 조립 공정에서의 필수 예방법
전해 콘덴서의 파열 및 회로 손상 사고를 원천적으로 차단하기 위해서는 실무 단계에서 다음과 같은 엄격한 기술적 검토와 조립 수칙이 반드시 선행되어야 합니다.
- 기판 실크스크린 및 극성 교차 검증: PCB(인쇄회로기판) 패턴에 인쇄된 음극(-)띠 표시와 부품 리드의 극성을 조립 전 멀티미터(Multimeter)나 육안을 통해 철저히 교차 검증해야 합니다.
- 정격 전압 마진 설계 (Voltage Derating): 회로 내부에 실제로 인가되는 최대 작동 전압 대비 최소 1.3배에서 1.5배 이상의 충분한 정격 내압을 가진 콘덴서를 선정하여, 과전압 스파이크에 대한 물리적 여유율을 확보해야 합니다.
- 역접속 보호 회로 구성: 직류 전원 입력단에 역접속 방지용 다이오드(Polarity Protection Diode)나 MOSFET 회로를 직렬로 구성하여, 조립 혹은 운용 중 실수로 역극성이 인가되더라도 물리적으로 전류 흐름이 차단되도록 설계적 안정성을 강화해야 합니다.
5. 경험으로 배운 전자부품의 이상 냄새와 안전의 중요성
기판에 전원을 연결하자 평소 집에서는 한 번도 맡아보지 못한 특유의 냄새가 나기 시작했습니다. 타버린 트랜스에서 나는 비닐 냄새나 바니시 냄새와 비슷하면서도, 어딘가 달콤한 냄새가 섞인 것 같았습니다. 파라핀이 타는 냄새 같기도 했지만, 정확히 무엇이라고 설명하기는 어려웠습니다.
저는 냄새의 원인을 찾기 위해 주변을 살펴봤습니다. 하지만 어디에서 나는 냄새인지 쉽게 알 수 없었습니다. 기판 자체에서 냄새가 나는 것은 아닐까 싶어 확인하려 했지만, 그때까지도 기판에는 전원이 계속 연결되어 있었습니다.
결국 냄새의 원인을 찾으려고 얼굴을 기판 가까이 가져가는 순간, 갑자기 콘덴서가 ‘뻥’ 하는 소리와 함께 터졌습니다. 전해 콘덴서의 알루미늄 외피가 천장까지 날아갔습니다.
조금만 더 얼굴을 가까이 내밀고 있었다면 날아온 금속 외피에 눈을 다칠 수도 있었던 아찔한 순간이었습니다. 다행히 다치지는 않았지만, 전자부품을 점검할 때 작은 이상 징후도 가볍게 여겨서는 안 된다는 사실을 몸소 경험했습니다.
전자부품에서 이상한 냄새가 날 때 주의할 점
당시에는 콘덴서의 정격 전압이나 극성을 제대로 확인하는 일이 얼마나 중요한지 충분히 알지 못했습니다. 전원을 연결한 뒤 평소 맡아보지 못한 냄새가 났는데도 원인을 바로 찾지 못했습니다. 지금 생각하면 이상한 냄새가 나는 순간 전원을 차단하고 회로를 점검했어야 했습니다. 폭발 원인을 지금 와서 정확히 단정할 수는 없지만, 그 경험을 통해 전자회로를 조립할 때는 전원을 넣기 전에 부품의 정격과 극성을 확인해야 한다는 점을 배웠습니다. 평소와 다른 냄새가 난다면 단순히 냄새의 원인을 찾는 데 집중해서는 안 됩니다. 부품의 과열이나 절연재 손상, 전기적 이상 등 여러 원인이 있을 수 있기 때문입니다. 냄새만으로 정확한 고장 원인을 판단할 수는 없지만, 위험을 알리는 신호일 가능성은 있습니다.
이런 상황에서는 기판에 얼굴을 가까이 대거나 부품을 손으로 만져 확인하지 않는 것이 중요합니다. 안전하게 전원을 차단할 수 있다면 먼저 전원을 끄고, 전기적 위험이 남아 있을 수 있으므로 충분한 주의를 기울여야 합니다. 특히 전해 콘덴서는 전원을 차단한 뒤에도 전하가 남아 있을 수 있어 함부로 만지거나 분해해서는 안 됩니다.
전해 콘덴서에는 내부 압력이 높아질 때 압력을 방출하도록 설계된 벤트 구조가 사용되기도 합니다. 흔히 X자나 K자 형태로 보이는 홈이 대표적입니다. 이러한 구조는 콘덴서의 파열 위험을 줄이는 데 도움을 주지만, 모든 사고를 막아 주는 것은 아닙니다. 따라서 벤트가 있다는 이유만으로 콘덴서 가까이에서 점검해도 안전하다고 생각해서는 안 됩니다.
그 경험 이후 달라진 습관
콘덴서가 폭발한 일을 겪은 뒤로 저는 전자제품 주변에서 평소와 다른 냄새가 나면 그냥 지나치지 않게 되었습니다. 전자부품에 이상하게 열이 발생하는지 살피는 습관도 생겼습니다.
물론 냄새나 열만으로 고장 여부를 정확하게 판단할 수는 없습니다. 하지만 평소와 다른 냄새, 변색, 부풀어 오른 콘덴서, 비정상적인 발열 등은 주의 깊게 살펴볼 필요가 있는 신호입니다.
당시에는 냄새의 원인을 빨리 찾으려는 생각에 전원이 연결된 기판에 얼굴을 가까이 가져갔습니다. 지금 돌이켜 보면 원인을 찾는 것보다 먼저 해야 할 일은 전원을 차단하고 안전거리를 확보하는 것이었습니다.
전자제품에서 평소와 다른 냄새가 난다면 가까이 다가가 확인하기보다 먼저 안전을 확보해야 합니다. 콘덴서 폭발 당시 맡았던 그 특유의 냄새는 제게 단순한 고장 징후가 아니라, 전자기기를 다룰 때 안전을 먼저 생각해야 한다는 사실을 일깨워 준 경험으로 남아 있습니다.
